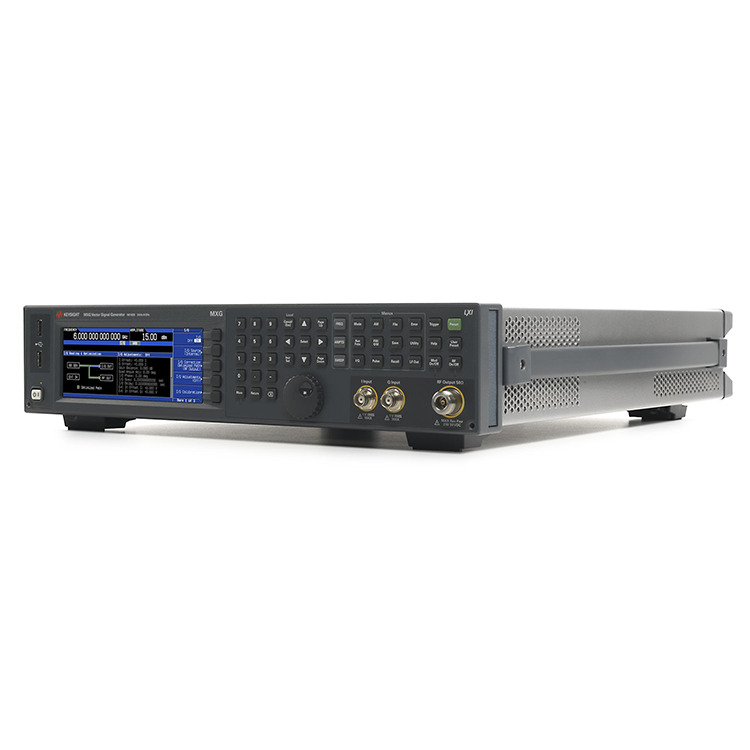

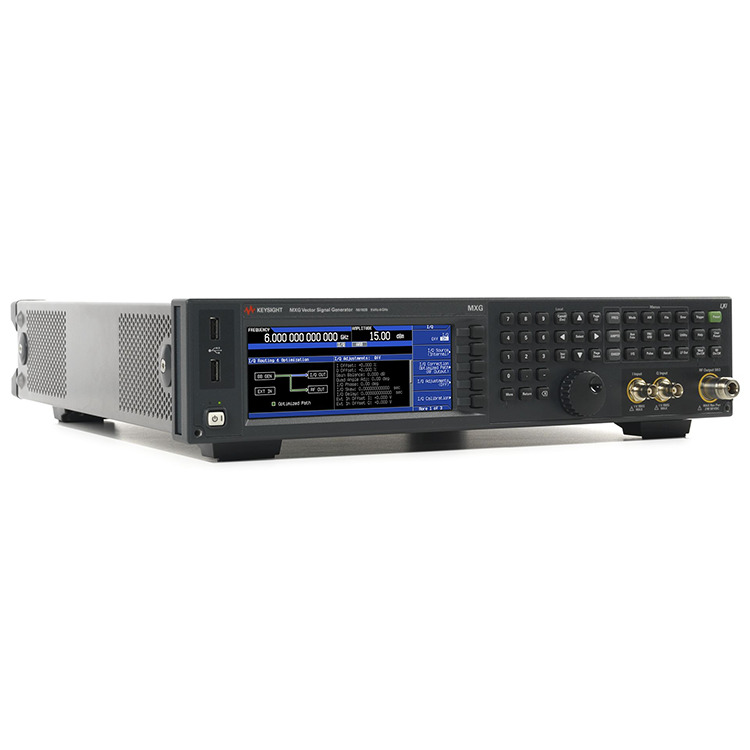

N5182B MXG X-Series RF भेक्टर उच्च कार्यसम्पादन संकेत जनरेटरहरू 9 kHz देखि 6 GHz फ्रिक्वेन्सी कभरेजको साथ R&D मा तपाईंको "गोल्डेन ट्रान्समिटर" हुनको लागि राम्रोसँग ट्युन गरिएका छन्। सिग्नल स्टुडियो सफ्टवेयरको साथ वास्तविक-समय क्षमताहरूसँग वास्तविक-विश्व संकेतहरू अनुकरण गर्नुहोस्।
9 kHz - 3 GHz MXG भेक्टर उच्च प्रदर्शन सिग्नल जेनरेटर
Keysight N5182B एनालग र भेक्टर MXG र EXG सिग्नल जेनेरेटरहरूले पाँच मुख्य कोटीहरूमा बेजोड प्रदर्शन प्रदान गर्छन्: फेज नाइज र स्पेक्ट्रल शुद्धता, ब्यान्डविथ, EVM, ACPR, र आउटपुट पावर।
MXG वा EXG र सिग्नल स्टुडियो सफ्टवेयर प्रयोग गरेर नवीनतम मापदण्डहरूसँग मिल्दो उन्नत रिसीभर परीक्षण प्रदर्शन गर्नुहोस्: सिग्नल प्यारामिटरहरू परिभाषित गर्नुहोस्, तिनीहरूलाई उपकरणमा स्थानान्तरण गर्नुहोस्, र संकेत उत्पादनको क्रममा बन्द-लूप वा अन्तरक्रियात्मक नियन्त्रण प्रयोग गर्नुहोस्।
उत्कृष्ट हार्डवेयर प्रदर्शनको साथ आफ्नो डिजाइनहरूलाई तिनीहरूको सीमामा लैजानुहोस्, बेजोड चरण शोर र नकली विशेषताहरू सहित।
पावर एम्पलीफायरहरू ड्राइभ गर्नुहोस् र उद्योग-अग्रणी आसन्न च्यानल पावर अनुपात (ACPR) र आउटपुट पावरको साथ ननलाइनर व्यवहारको विशेषता बनाउनुहोस्।
फ्याक्ट्री-समान 160 MHz RF ब्यान्डविथको साथ वाइडब्यान्ड उपकरणहरूको परीक्षण गर्नुहोस्।
LTE, WLAN, र GNSS सहित PathWave सिग्नल जेनेरेसन सफ्टवेयरको साथ सिग्नल निर्माणमा खर्च गरिएको समय घटाउनुहोस्।
3-वर्ष क्यालोरी चक्रहरू र आत्म-रखरखावको लागि व्यापक समाधानहरूको साथ आफ्नो स्वामित्वको लागत कम गर्नुहोस्।
मुख्य विनिर्देशहरू
आवृत्ति दायरा: 9 kHz देखि 6 GHz
1 GHz मा चरण शोर, 20 kHz अफसेट: -146 dBc/Hz
1 GHz (nonharmonics): -96 dBc मा नकली
1 GHz मा आउटपुट पावर: +27 dBm
ACPR (भेक्टर) W-CDMA 64 DPCH: –73 dBc
EVM (भेक्टर) 802.11ac/LTE: 0.4 प्रतिशत
ब्यान्डविथ (भेक्टर): 160 मेगाहर्ट्ज
आर्बिट्ररी वेभफॉर्म मेमोरी (भेक्टर): 1024 एमएसए
के समावेश छ:
मानक चरण शोर
मानक उत्पादन शक्ति, +18 dBm
इलेक्ट्रोनिक attenuator
CW संकेत उत्पादन
भेक्टर (I/Q) मोड्युलेटर
50-W रिभर्स पावर संरक्षण
देश-विशिष्ट पावर कर्ड
दस्तावेज सेट (CD-ROM)
| आवृत्ति | 9 kHz - 40 GHz |
| चरण शोर @ 1 GHz (20 kHz अफसेट) | -146 dBc/Hz |
| फ्रिक्वेन्सी स्विचिङ | <= 600 हामी |
| IQ मोड्युलेसन BW (आन्तरिक/बाह्य) | 960 MHz सम्म |
| मोड्युलेसन प्रकारहरू उपलब्ध छन् | AM, FM, PM, पल्स |
