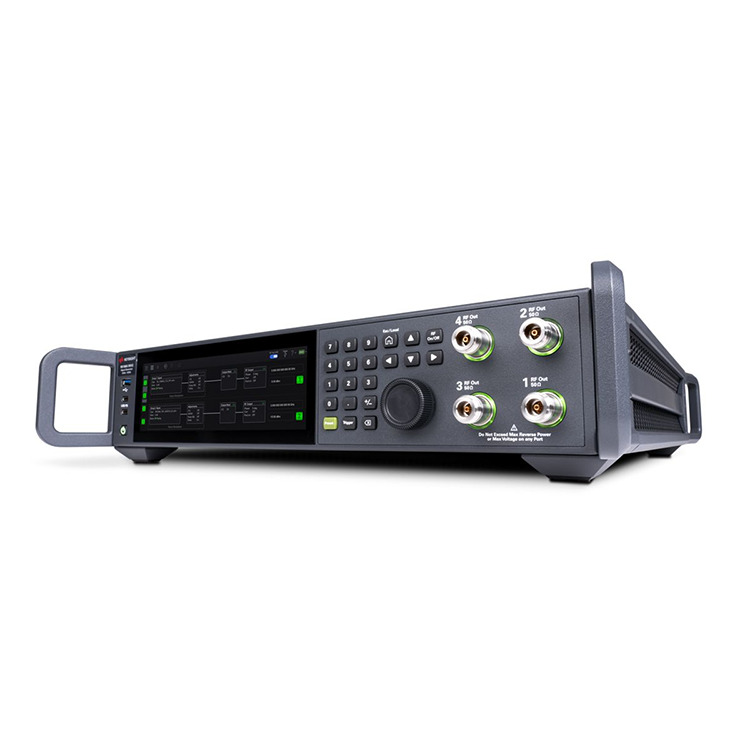

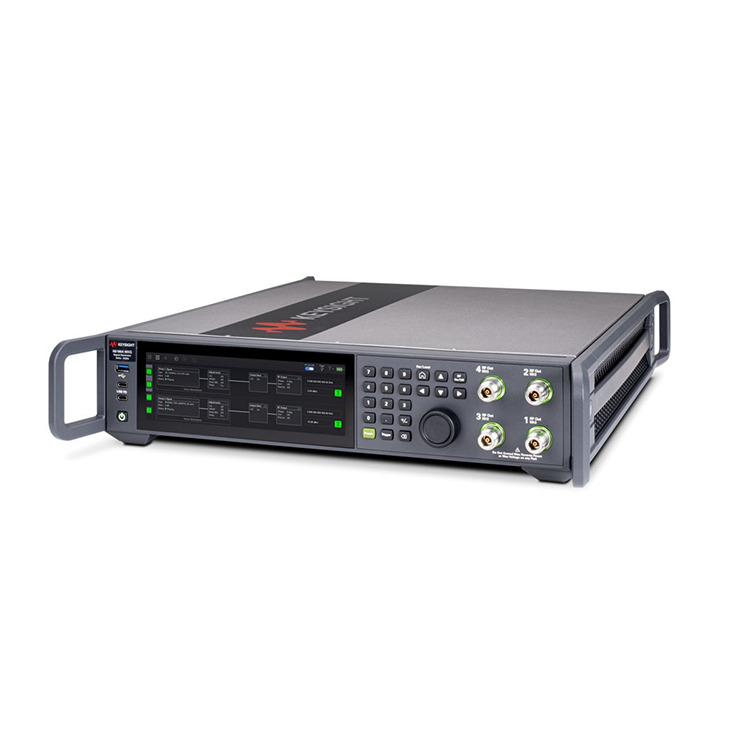

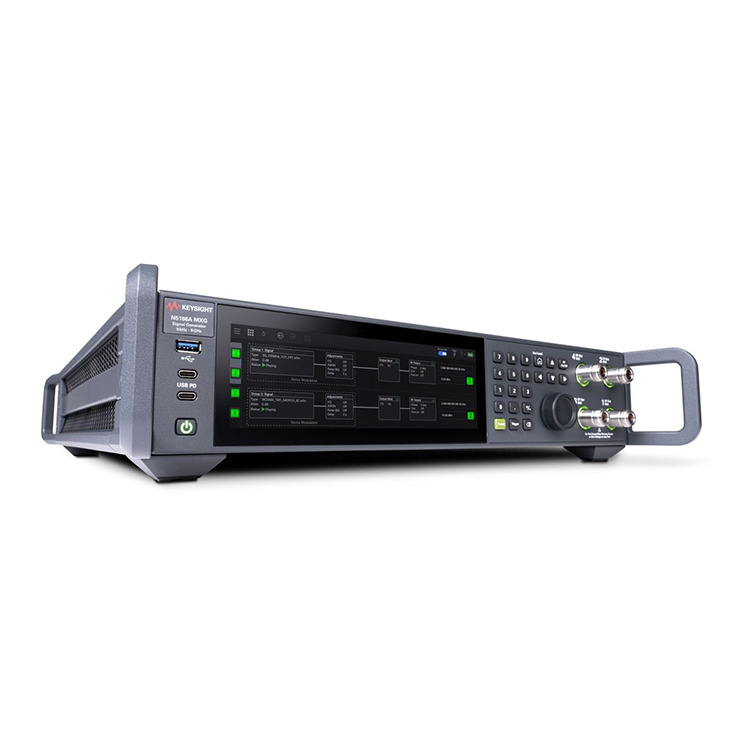

कम्प्याक्ट, चार-च्यानल भेक्टर संकेत जनरेटर प्रति च्यानल मोड्युलेसन ब्यान्डविथको 960 MHz संग 8.5 GHz सम्म सिग्नल उत्पादन गर्न सक्षम
वायरलेस संचार र एयरोस्पेस रक्षा अनुप्रयोगहरूमा विकसित प्रविधिहरूले जटिल मोड्युलेसन योजनाहरू जस्तै बहु-इनपुट मल्टि-आउटपुट (MIMO), बीमफर्मिङ, र मल्टिप्लेक्सिङ डेटा थ्रुपुट अधिकतम गर्न प्रयोग गरेर उच्च आवृत्ति कभरेजको माग गर्दछ। MXG भेक्टर सिग्नल जेनरेटरले वाइडब्यान्ड मल्टिच्यानल परीक्षणको लागि आदर्श र दोहोर्याउन मिल्ने परिणामहरू प्रदान गर्दछ। MXG को अनुकूलन DAC अनुप्रयोग-विशेष एकीकृत सर्किटहरू (ASICs) ले विरूपणलाई कम गर्न र कम्पोनेन्ट र मोड्युल डिजाइनका लागि विकसित मापदण्डहरू पूरा गर्न सटीक संकेतहरू प्रदान गर्न प्रत्यक्ष डिजिटल संश्लेषण (DDS) प्रयोग गर्दछ।
2U बक्समा 4 अद्वितीय आउटपुटहरूको साथ सैन्य रेडियो कम्स इमुलेशन र MIMO परीक्षण समर्थन गर्दछ।
9 kHz देखि 8.5 GHz सम्मको उत्कृष्ट EVM, ACPR, र चरण शोरको साथ फ्रिक्वेन्सी दायरा कभर गर्दछ।
DDS प्रविधि प्रयोग गरेर 960 MHz RF मोडुलेशन ब्यान्डविथ प्रदान गर्दछ।
बिल्ट-इन रिफ्लेक्टोमीटरको साथ परीक्षण सटीकता र फ्रिक्वेन्सी प्रतिक्रियालाई अधिकतम बनाउँछ।

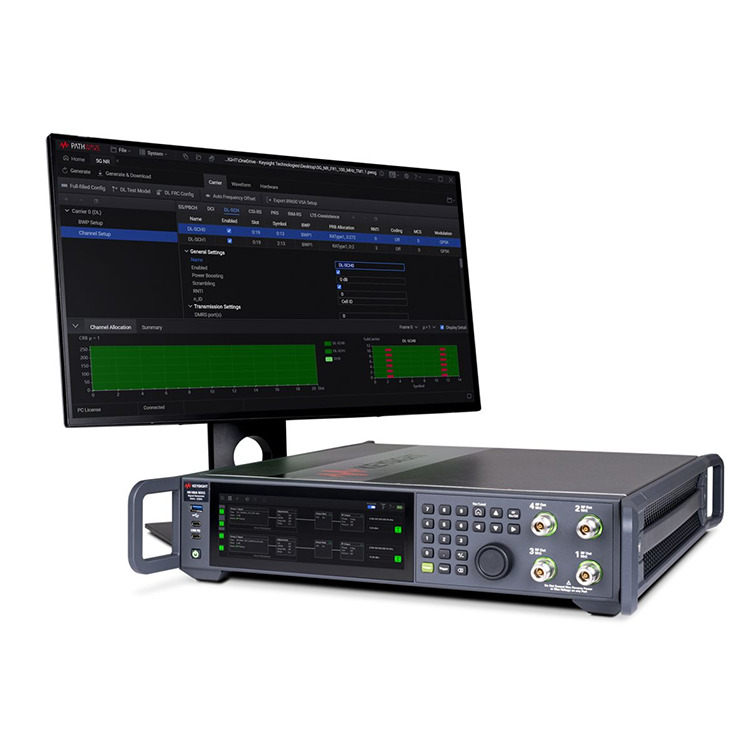

Keysight PathWave सिग्नल जेनेरेशन सफ्टवेयरको साथ ताररहित मानक-आधारित संकेतहरू उत्पन्न गर्दछ।
KeysightCare प्राविधिक समर्थन इन्जिनियरहरूको समर्पित टोलीमा द्रुत पहुँच सक्षम गर्दछ।
| ब्यान्डविथ विकल्पहरू: | 250 MHz ५०० मेगाहर्ट्ज 960 MHz |
| बेसब्यान्ड जेनरेटर मोड: | Waveform प्लेब्याक |
| फारम कारक: | बेन्चटप |
| आवृत्ति: | 9 kHz देखि 8.5 GHz सम्म |
| आवृत्ति विकल्प: | ३ GHz ६ GHz ८.५ GHz |
| हर्मोनिक्स @1 GHz: | -35 dBc (meas) |
| गैर-हार्मोनिक्स @1 GHz: | -85 dBc (meas) |
| आउटपुट पावर @ 1 GHz: | +२७ dBm (meas) |
| प्रदर्शन स्तर: | ◆◆◆◆◇◇ |
| चरण शोर @ 1 GHz (20 kHz अफसेट): | -147 dBc/Hz (10 kHz अफसेट) (meas) |
| स्वीप मोड: | उपलब्ध छैन |
| प्रकार: | भेक्टर |
| वेभफर्म प्लेब्याक मेमोरी: | २०४८ एमएसए |
