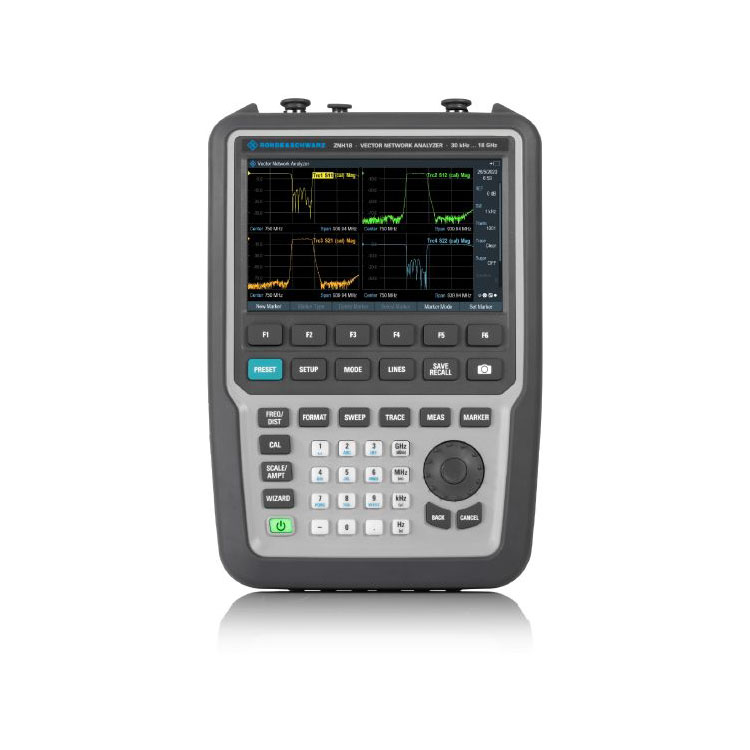

व्यावसायिक निर्माताको रूपमा, हामी तपाईंलाई उच्च गुणस्तरको R&S ZNH4 ह्यान्डहेल्ड भेक्टर नेटवर्क विश्लेषक प्रदान गर्न चाहन्छौं। फ्रिक्वेन्सी दायरा 30 kHz देखि 4/8/18/26.5 GHz सम्म
| मोडेलहरू | पोर्टहरू | आवृत्ति | जडानकर्ताहरू | मा सुरु हुन्छ |
| R&S®ZNH4 अर्डर नम्बर १३२१.१६११.०४ |
2 | ४ GHz | N | USD 17,300 |
फ्रिक्वेन्सी दायरा 30 kHz देखि 4/8/18/26.5 GHz सम्म

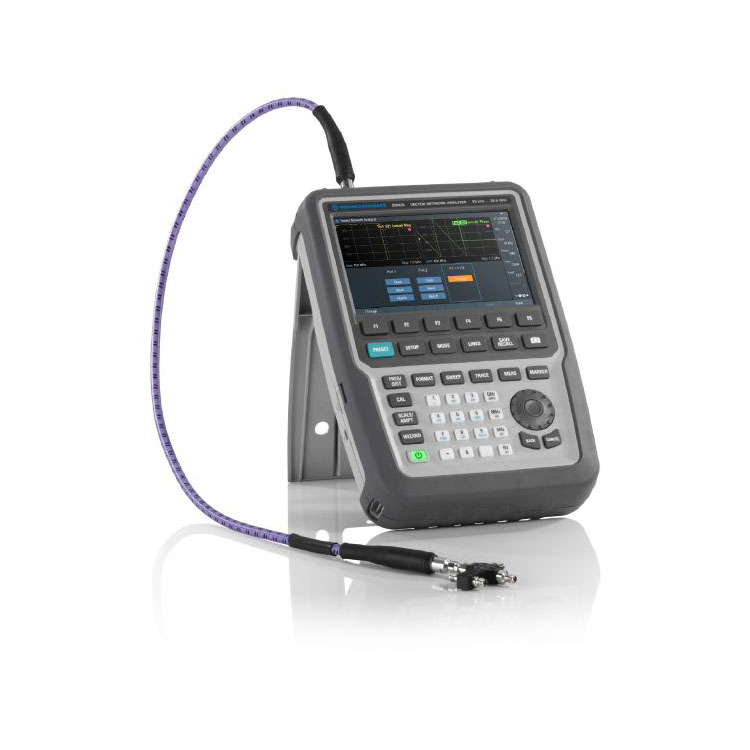

आधारभूत उपकरणको साथ एक-पोर्ट केबल र एन्टेना मापन

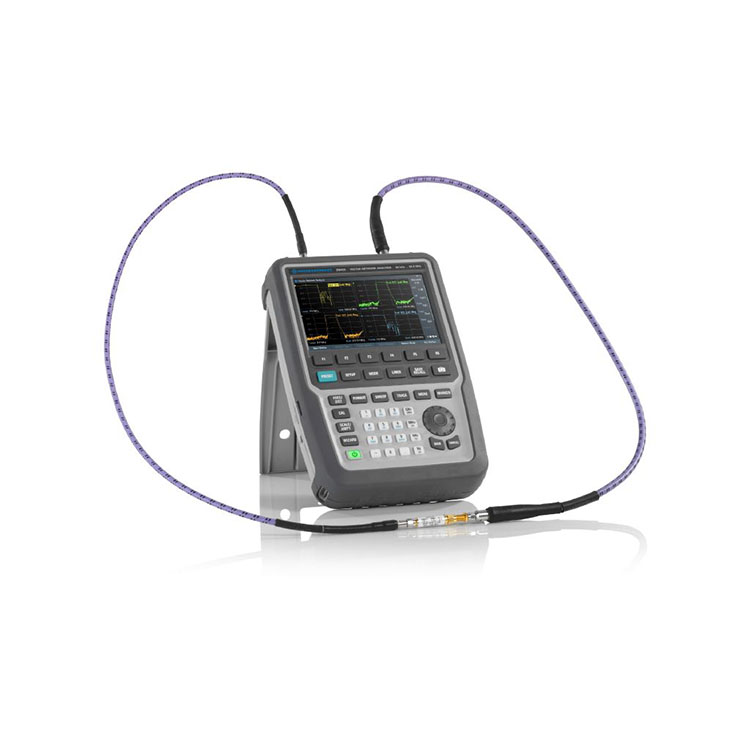

आधारभूत उपकरणको साथ S- प्यारामिटर (S11, S12, S21, S22) मापन
फिल्टर र एन्टेना अलगाव मापनको लागि 100 dB (typ.) गतिशील दायरा
गैर-प्रतिबिंबित प्रदर्शन, सानो फारम कारक, असभ्य आवास (IP51)

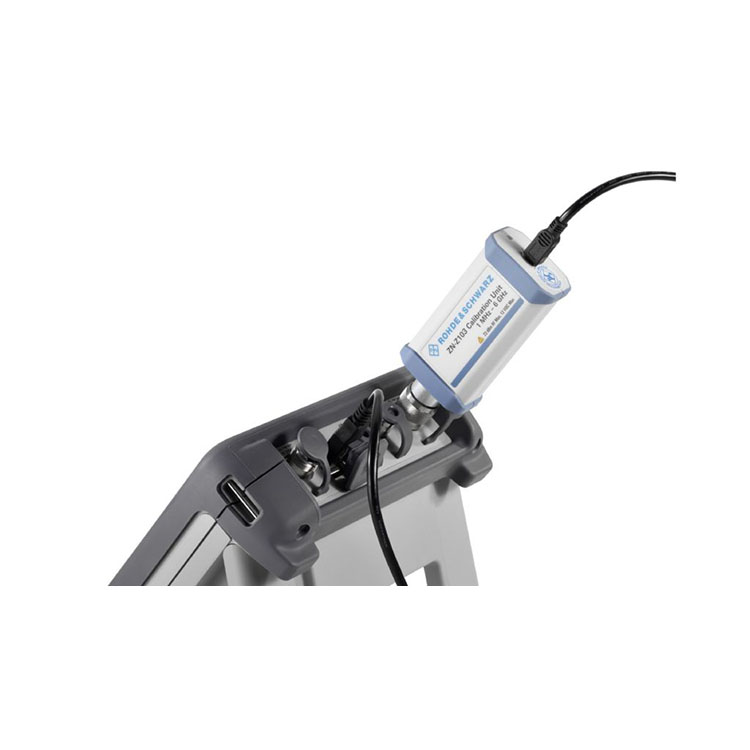

परिष्कृत आरएफ वास्तुकलाले नवीनतम क्यालिब्रेसन प्रकारहरूमा पहुँच प्रदान गर्दछ
व्यावसायिक निर्माताको रूपमा, हामी तपाईंलाई उच्च गुणस्तरको R&S ZNH4 ह्यान्डहेल्ड भेक्टर नेटवर्क विश्लेषक प्रदान गर्न चाहन्छौं। चार-रिसीभर आर्किटेक्चरले पोर्ट १ र पोर्ट २ मा समर्पित सन्दर्भ रिसीभरहरू र परीक्षण रिसीभरहरू समावेश गर्दछ। यसले R&S®ZNH लाई अज्ञात मार्फत, खुला, छोटो र मिलान (UOSM) क्यालिब्रेसन जस्ता थप उन्नत क्यालिब्रेसन प्रकारहरूलाई समर्थन गर्न अनुमति दिन्छ। यो क्यालिब्रेसन परीक्षण पोर्टहरूमा विभिन्न इनपुट वा आउटपुट कनेक्टर प्रकारहरू भएका DUT हरूको लागि उपयोगी छ।
दुई पोर्टहरू र UOSM जस्ता परिष्कृत क्यालिब्रेसनहरू बीचको न्यूनतम स्विचिङ
सानो फारम कारकमा उत्कृष्ट RF प्रदर्शन
R&S®ZNH को पोर्टेबिलिटी र सानो पदचिह्नले यसलाई क्षेत्र मापनको लागि आदर्श बनाउँछ।
R&S®ZNH ले निम्न सुविधाहरू सहित उच्च प्रदर्शन पनि प्रदान गर्दछ:
30 kHz देखि 4/8/18/26.5 GHz को फराकिलो फ्रिक्वेन्सी दायरा अनुप्रयोगहरूको विस्तृत दायरालाई समर्थन गर्न
ठूला स्तरको भिन्नताहरू मापन गर्न 100 dB (typ.) सम्मको उच्च गतिशील दायरा
0.0015 dB देखि 0.0040 dB (typ.) को कम ट्रेस शोर परिमाण (RMS) र 0.02° देखि 0.04° (typ.) को कम ट्रेस शोर चरण (RMS) को लागि उच्च सटीक धन्यवाद।
दुबै पोर्टहरूमा बिल्ट-इन रिसीभर स्टेप एटेन्युएटर, जुन 0 dB देखि 15 dB सम्म 5 dB चरणहरूमा समायोज्य हुन्छ।
पोर्ट इनपुट पावर दायराको रेखीयता बढाउँछ, जसले विश्लेषकलाई ओभरलोडिङबाट बचाउँछ।
बहु-टचस्क्रिन, रिमोट कन्ट्रोल र शीर्ष प्रयोगकर्ता अनुभवको लागि मापन विजार्ड
बहु-टचस्क्रिनले स्मार्टफोनहरूमा उपलब्ध मानक पिन्च-टू-जुम प्रकार्य प्रदान गर्दछ। R&S®ZNH ले विशिष्ट फोन नियन्त्रण इशाराहरूलाई समर्थन गर्दछ, प्रयोगकर्ताहरूलाई घरमा महसुस गर्न मद्दत गर्दछ। अपरेटरहरूले इन्स्ट्रुमेन्टमा सिधै पहुँच गर्न नसके तापनि नि:शुल्क पीसी, एन्ड्रोइड र आईओएस रिमोट कन्ट्रोल एपहरू सिमलेस सञ्चालनका लागि उपलब्ध छन्। यसबाहेक, मापन विजार्डले स्वचालित परीक्षण अनुक्रमहरूको साथ मापनलाई सरल बनाउन, परीक्षण प्रक्रियाको गति बढाउन र मानव त्रुटिको सम्भावना कम गर्न मद्दत गर्दछ।
क्यापेसिटिव टचस्क्रिन; सहज सञ्चालन र कुनै प्रदर्शन क्यालिब्रेसन आवश्यक छैन।
कन्फिगरेसन सिंहावलोकन मेनुको साथ सरल र छिटो सेटअप
R&S®ZNH मा दुबै कुञ्जी र रोटरी नब साथै टचस्क्रिन नियन्त्रणहरू छन्। कुञ्जीहरू ठूला र राम्ररी दूरीमा छन्, पन्जा लगाउँदा सजिलो सञ्चालन गर्न अनुमति दिन्छ।
क्यापेसिटिव टचस्क्रिनले नयाँ प्रकारको प्रयोगकर्ता अनुभव प्रदान गर्दछ:
स्क्रिनमा तत्वहरूसँग प्रत्यक्ष रूपमा अन्तरक्रिया गर्नुहोस्
मेनुहरू छिटो पहुँच गर्नुहोस्
आवृत्ति र अवधि परिवर्तन गर्नुहोस्
मार्करहरू थप्नुहोस्/सार्नुहोस्/मेटाउनुहोस्
र अधिक
कन्फिगरेसन सिंहावलोकन मेनुले छिटो सेटअप सक्षम पार्दै, मापन सेटिङहरू कन्फिगर गर्न आवश्यक चरणहरूलाई कम गर्छ।

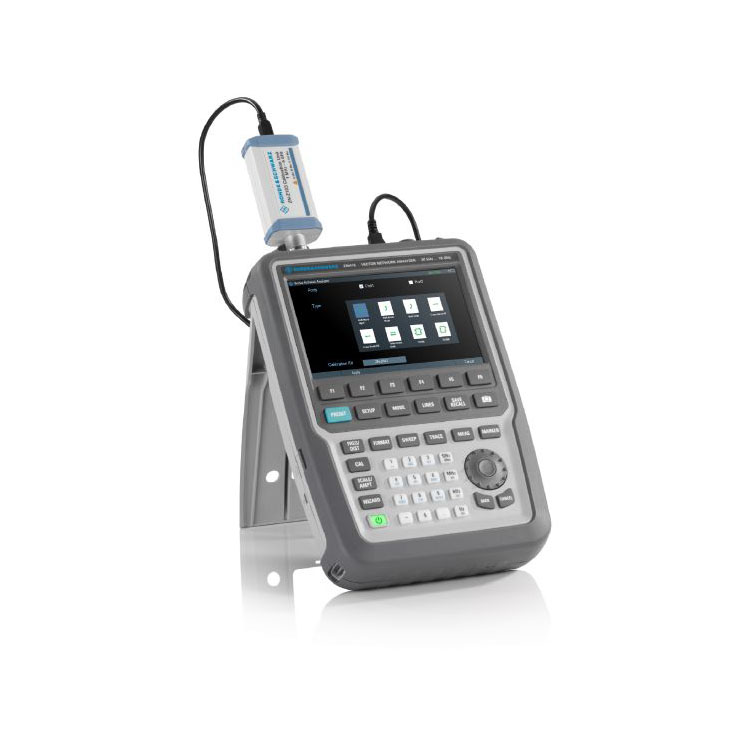

प्रयोगकर्ता परिभाषित क्यालिब्रेसन अनुक्रम लचिलो दृष्टिकोण प्रदान गर्दछ।
व्यापक मानक सुविधाहरू र सरल विकल्प अर्डर
R&S®ZNH आधार एकाइले समावेश गर्दछ:
दूरी-देखि-गल्ती मापन
एक-पोर्ट केबल घाटा मापन
प्रतिबिम्ब मापन
प्रसारण मापन
चार S- प्यारामिटरहरू (S11, एस12, एस21, एस22)
जब अतिरिक्त प्रकार्यहरू आवश्यक हुन्छ, विकल्पहरू अर्डर गर्न सजिलो हुन्छ। सबै विकल्पहरू पारदर्शी र स्वतन्त्र रूपमा अर्डर गर्न सकिन्छ, यसको अर्थ कुनै लुकेको लागत र अर्डर गर्दा कुनै भ्रम छैन।
चार S- प्यारामिटर मापन मानक रूपमा प्रदान गरियो।
