तपाईं हाम्रो कारखानाबाट R&S ZNB4 भेक्टर नेटवर्क विश्लेषकहरू किन्नको लागि ढुक्क हुन सक्नुहुन्छ र हामी तपाईंलाई बिक्री पछिको उत्कृष्ट सेवा र समयमै डेलिभरी प्रदान गर्नेछौं। 9 kHz देखि 4.5/8.5 GHz र 100 kHz देखि 20/26.5/40/43.5 GHz को फ्रिक्वेन्सी दायराहरूसँग।
| मोडेलहरू | पोर्टहरू | आवृत्ति | जडानकर्ताहरू |
| R&S®ZNB4 अर्डर नम्बर १३३४.३३३०.२२ |
२ पोर्टहरू | ४.५ GHz | N (f) |
| R&S®ZNB4 अर्डर नम्बर १३३४.३३३०.२४ |
4 पोर्टहरू | ४.५ GHz | N (f) |
फ्रिक्वेन्सी दायरा 9 kHz देखि 43.5 GHz सम्म
दुई वा चार पोर्ट
140 dB सम्मको फराकिलो गतिशील दायरा
४०१ अंकका लागि ४ एमएसको छोटो स्वीप समय
98 dB को फराकिलो पावर स्वीप दायरा
उच्चतम मापदण्डहरू पूरा गर्न डिजाइन गरिएको
R&S®ZNB रिसीभरहरूले उच्च संवेदनशीलता र कम ट्रेस शोरको साथ उच्च-शक्ति ह्यान्डलिंग क्षमता संयोजन गर्दछ। R&S®ZNB आधार इकाईमा सामान्यतया 140 dB गतिशील दायरा हुन्छ। R&S®ZNB8-B5x विकल्पले पोर्टहरू बीचको मापनको लागि 150 dB सम्म गतिशील दायरा विस्तार गर्दछ। विश्लेषकले धेरै कम म्याग्निच्युड र फेज ड्रिफ्टहरू सामान्यतया 0.01 dB/°C र 0.15°/°C भन्दा कम भएको S- प्यारामिटरहरू मापन गर्दछ।
क्यालिब्रेट गरिएको R&S®ZNB ले धेरै दिनहरूमा पुन: क्यालिब्रेसन बिना सटीक मापन गर्न अनुमति दिन्छ।

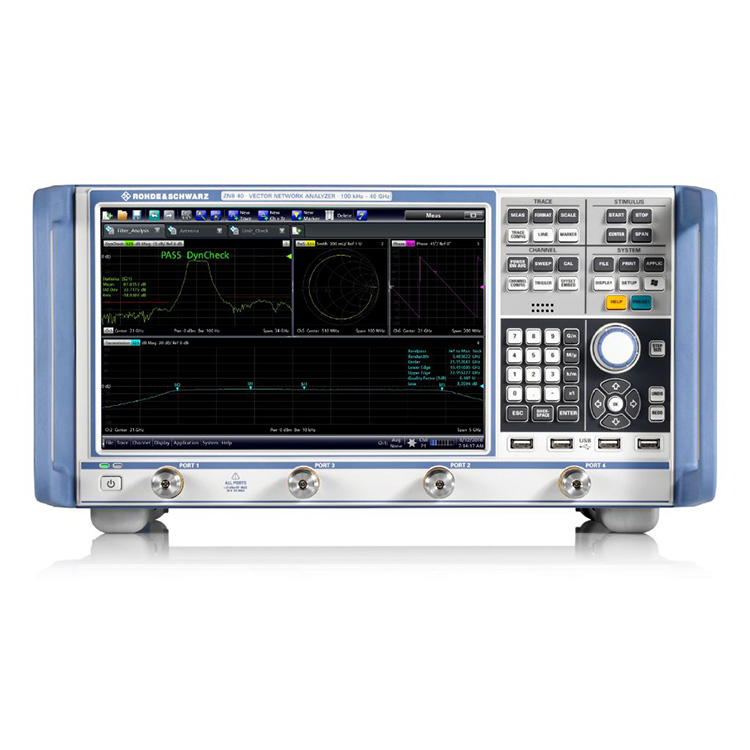

R&S®ZNB40 चार पोर्टहरू सहित।
सक्रिय र निष्क्रिय आरएफ घटकहरूको सुविधाजनक विशेषता
R&S®ZNB ले इम्बेडिङ/डिम्बेडिङ सुविधाहरू, सन्तुलित DUT क्यारेक्टराइजेसनको लागि मिश्रित-मोड S-प्यारामिटरहरू र लचिलो परीक्षण सेटअप कन्फिगरेसनका लागि पुन: परिभाषित S-प्यारामिटरहरू सहित धेरै सुविधाहरू र विकल्पहरू प्रदान गर्दछ। आँखा रेखाचित्रहरू, फ्रिक्वेन्सी-रूपान्तरण मापन र दुई स्वतन्त्र आन्तरिक जेनेरेटरहरूका साथ समय डोमेन मापन विकल्पहरू पनि उपलब्ध छन्।
द्रुत मापन र बाह्य घटकहरूको सजिलो नियन्त्रण
छिटो सिन्थेसाइजर सेटलिङ समयले R&S®ZNB धेरै छोटो मापन अवधि दिन्छ। ठूला IF ब्यान्डविथहरूले छिटो नमूना समय सक्षम पार्छ। यसले डिस्प्लेमा उच्च गतिको डाटा प्रोसेसिङ र कन्ट्रोलरमा छिटो ल्यान वा IEC/IEEE डाटा ट्रान्सफर पनि प्रदान गर्दछ। सेग्मेन्टेड स्वीप जस्ता सुविधाहरूले मापन समयलाई अझ सुधार गर्दछ। मोड्युल वा बाह्य भागहरू एकीकृत नियन्त्रण इन्टरफेसहरू जस्तै RFFE GPIO, GPIB र ह्यान्डलर I/O मार्फत सजिलै नियन्त्रण गर्न सकिन्छ।
RFFE GPIO इन्टरफेस कन्फिगर गर्नका लागि मेनु।
48 पोर्टहरूमा मापन
R&S®ZNB विभिन्न स्विच matrices को संयोजन मा 48 पोर्ट सम्म मोड्युल मा जटिल मापन को लागी एक व्यापक समाधान हो। Rohde र Schwarz बाट matrices मल्टिपोर्ट DUT को लागि सबै S- प्यारामिटरहरू निर्धारण गर्न पूर्ण क्रसबार मापन प्रदान गर्दछ। 24 पोर्ट सम्मको स्वचालित क्यालिब्रेसन एकाइहरूले छिटो र सही सेटअप क्यालिब्रेसन सक्षम गर्दछ।
दुई R&S®ZN-Z84 स्विच म्याट्रिक्सको साथ R&S®ZNB।
क्यालिब्रेसन, प्रमाणीकरण र विभिन्न मापनका लागि विभिन्न सामानहरू
मेकानिकल क्यालिब्रेसन र प्रमाणिकरण किटहरू
स्वचालित क्यालिब्रेसन एकाइहरू
परीक्षण केबलहरू
टोर्क रेन्चहरू
R&S®NRP पावर सेन्सर परिवारलाई समर्थन गर्दछ
र धेरै धेरै
