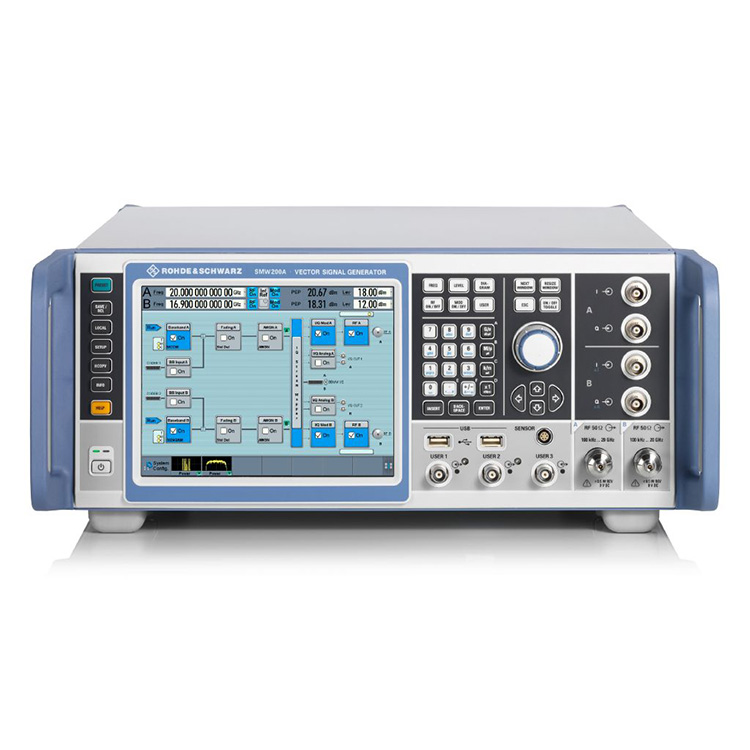

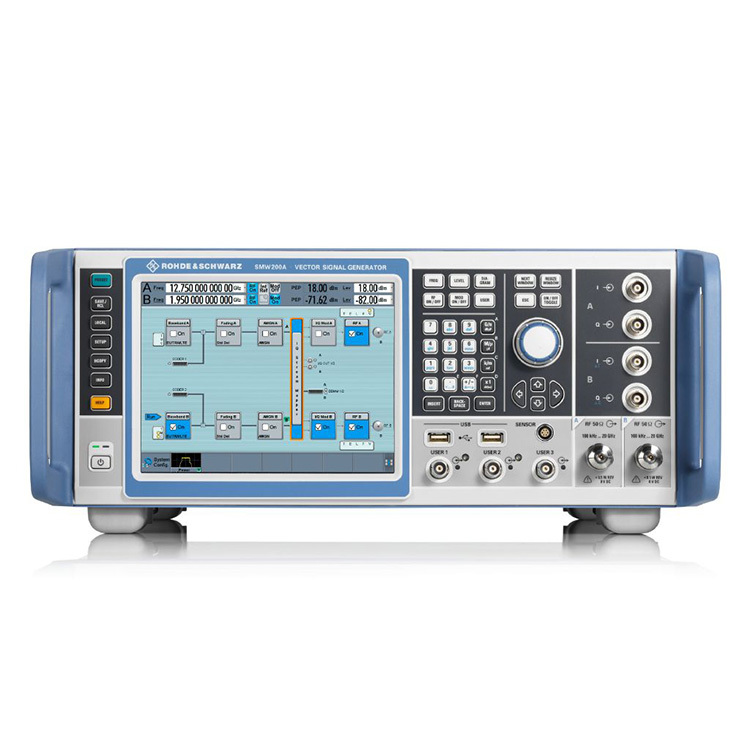

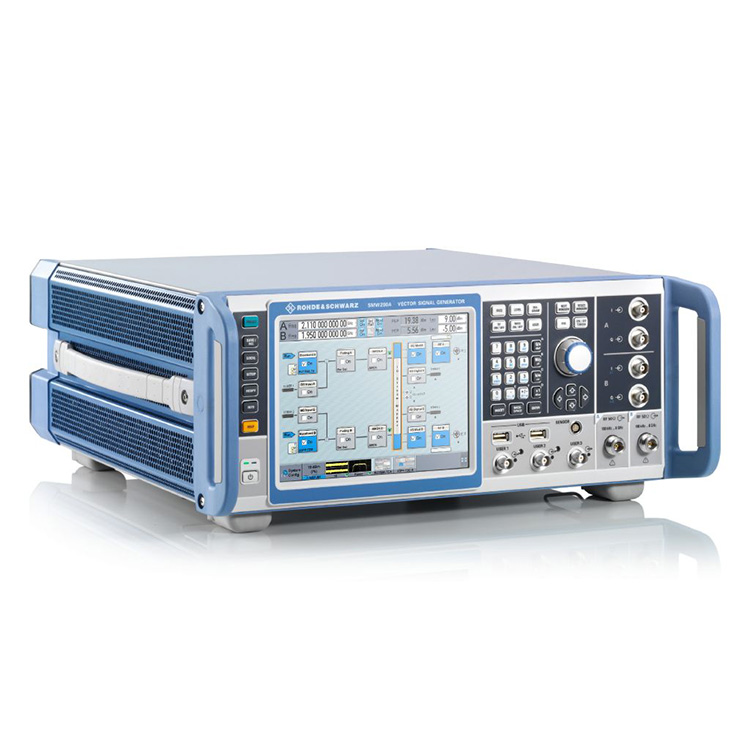

व्यावसायिक निर्माताको रूपमा, हामी तपाईंलाई R&S SZU100A सिग्नल जेनरेटरहरू प्रदान गर्न चाहन्छौं। यो अधिकतम दुई आन्तरिक बेसब्यान्ड मोड्युलहरू र चार फेडिङ सिम्युलेटर मोड्युलहरूसँग सुसज्जित गर्न सकिन्छ। यो अवधारणाले एक एकाइमा दुई पूर्ण-विशेषता भएका भेक्टर सिग्नल जेनेरेटरहरू उत्पादन गर्दछ, जटिल संकेत परिदृश्यहरूको सजिलो उत्पादन सक्षम पार्दै।
| उत्पादनको नाम | आवृत्ति दायरा | स्तर दायरा | I/Q मोडुलन ब्यान्डविथ | हर्मोनिक्स |
| R&S®SZU100A | 100kHz - 67GHz | -120dBm - +18dBm | २ GHz आन्तरिक २ GHz बाह्य |
< -55dBc >3.5GHz |
फ्रिक्वेन्सी दायरा 67 GHz सम्म (दोहोरो मार्ग: 44 GHz सम्म)
2 GHz मोडुलेशन ब्यान्डविथ
800 मेगाहर्ट्ज ब्यान्डविथ र 8x8 MIMO सम्म एकीकृत फेडिङ
सबै प्रमुख डिजिटल संचार मानकहरूको लागि सिग्नल उत्पादन
उन्नत GNSS र रडार सिम्युलेटर
व्यावसायिक निर्माताको रूपमा, हामी तपाईंलाई R&S SZU100A सिग्नल जेनरेटरहरू प्रदान गर्न चाहन्छौं। परीक्षण सेटअप र अनुप्रयोगको आधारमा प्रदर्शन र कार्यक्षमता आवश्यकताहरू भिन्न हुन्छन्। R&S®SZU100A यी विविध आवश्यकताहरूमा महारत हासिल गर्न अतुलनीय छ र सिग्नल जेनेरेटरहरूको लागि नयाँ मापदण्डहरू सेट गर्दछ। कम्पोनेन्टहरू, मोड्युलहरू र पूर्ण आधार स्टेशनहरू सहित कुनै पनि प्रकारको DUT को विकास र प्रमाणीकरण गर्दा - R&S®SZU100A ले शीर्ष प्रदर्शनको साथ उपयुक्त परीक्षण संकेतहरू सजिलै उत्पन्न गर्दछ। R&S®SZU100A सँग लचिलो मोड्युलर डिजाइन छ जुन एप्लिकेसनहरूलाई आवश्यक पर्ने ठीक विकल्पहरूसँग लैजान सकिन्छ। कुनै पनि कन्फिगरेसन सम्भव छ, क्लासिक सिंगल-पथ भेक्टर सिग्नल जेनेरेटरबाट मल्टिच्यानल MIMO रिसीभर परीक्षकसम्म।
R&S®SZU100A ले फ्रिक्वेन्सी दायरा 67 GHz सम्म एकल-पथ उपकरणको रूपमा र 44 GHz सम्म डुअल-पथ उपकरणको रूपमा समेट्छ। यो अधिकतम दुई आन्तरिक बेसब्यान्ड मोड्युलहरू र चार फेडिङ सिम्युलेटर मोड्युलहरूसँग सुसज्जित गर्न सकिन्छ। यो अवधारणाले एक एकाइमा दुई पूर्ण-विशेषता भएका भेक्टर सिग्नल जेनेरेटरहरू उत्पादन गर्दछ, जटिल संकेत परिदृश्यहरूको सजिलो उत्पादन सक्षम पार्दै।
R&S®SZU100A मा मानक उच्च-अन्त सिन्थेसाइजरले असाधारण SSB चरण-शोर र nonharmonic प्रदर्शन प्रदान गर्दछ। प्रदर्शन सुधार गर्न धेरै कम चरण-शोर विकल्पहरू उपलब्ध छन्। R&S®SMW-B711/B721 अल्ट्रा-लो फेज-शोर विकल्पहरूले उत्कृष्ट-इन-क्लास चरण-शोर प्रदर्शन सक्षम गर्दछ। R&S®SZU100A स्पेक्ट्रल शुद्धताको माग गर्ने मापनका लागि उपयुक्त छ।
2 GHz RF ब्यान्डविथ सम्मको वाइडब्यान्ड I/Q मोड्युलेटरले वायरलेस संचार, उपग्रह संचार र रडार सहित यसको फ्रिक्वेन्सी दायरामा सबै अनुप्रयोगहरू समेट्छ। आन्तरिक बेसब्यान्डले अधिकतम 2 GHz RF मोडुलेशन ब्यान्डविथको साथ संकेतहरू उत्पन्न गर्न सक्छ।
अत्याधुनिक D/A कन्भर्टरहरू र उत्कृष्ट RF चेन डिजाइनले उत्कृष्ट EVM कार्यसम्पादनको साथ 2 GHz ब्यान्डविथ भन्दा <0.4 dB को असाधारण मोडुलेशन फ्रिक्वेन्सी प्रतिक्रिया सुनिश्चित गर्दछ।
R&S®SZU100A ले 800 MHz सम्म फेडिङ ब्यान्डविथको लागि एकीकृत च्यानल इमुलेशन प्रदान गर्दछ। सबै प्रमुख मानकहरूको लागि लुकेको प्रोफाइलहरू प्रिसेटको रूपमा उपलब्ध छन्। 64 फेडिङ च्यानलहरू सम्म, सबै प्रमुख MIMO फेडिङ परिदृश्यहरू जस्तै 2x2, 3x3, 4x4, 8x4, 4x8 र 8x8 एकल उपकरणमा कन्फिगर गर्न सकिन्छ। आठ सम्म वाहकहरूको एकत्रीकरण पनि समर्थित छ र SGT100A सिग्नल जेनेरेटर मोड्युलहरू आठ RF मार्गहरू प्रदान गर्न जडान गर्न सकिन्छ।

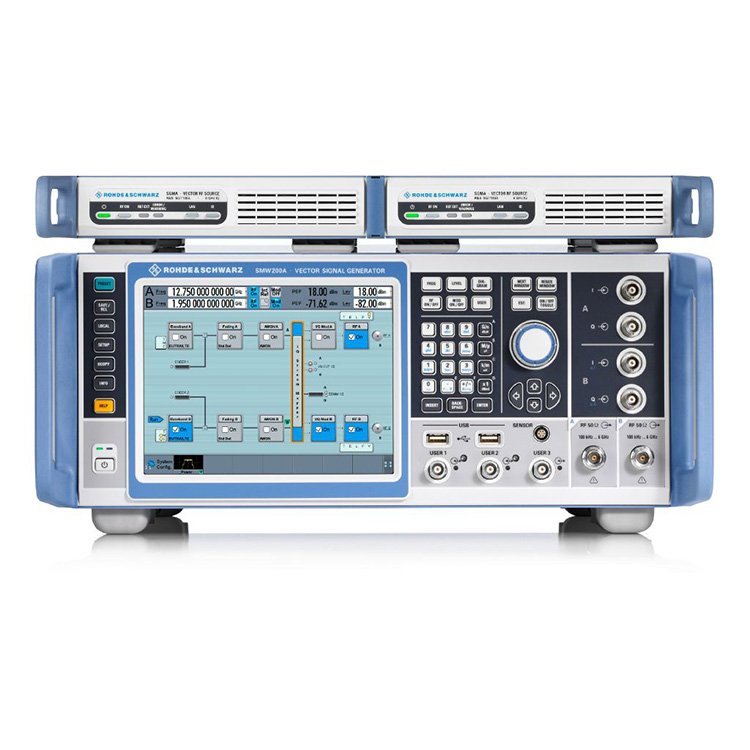

दुई-पथ R&S®SZU100A R&S®SZU100A बाट संचालित छवटा R&S®SGT100A सिग्नल जेनेरेटर मोड्युलहरू सहित;
निर्मित R&S®SZU100A ग्राफिक्स प्रकार्यले वास्तविक समयमा उत्पन्न संकेतहरू प्रदर्शन गर्दछ। प्रयोगकर्ताले प्रदर्शनको प्रकार चयन गर्न सक्छ, उदाहरणका लागि। I/Q बनाम समय, आवृत्ति स्पेक्ट्रम, भेक्टर रेखाचित्र वा CCDF। R&S®SZU100A ले कोड जनरेटरको साथ SCPI म्याक्रो रेकर्डर पनि प्रदान गर्दछ, जसले रिमोट कमाण्ड अनुक्रमको साथ फाइल उत्पन्न गर्न सबै म्यानुअल अपरेटिङ चरणहरू रेकर्ड गर्दछ। एकीकृत कोड टेम्प्लेटहरू MATLAB®, CVI वा पाइथनका लागि प्रत्यक्ष रूपमा कार्यान्वयनयोग्य कोड उत्पन्न गर्नका लागि प्रदान गरिएका छन्।
जटिल संकेतहरू उत्पन्न गर्दा वास्तविक समयमा ग्राफिकल संकेत निगरानी अत्यन्त उपयोगी छ।
ताररहित संचार मानकहरू
वास्तविक समय खाम ट्र्याकिङ
GNSS सिमुलेशन
रडार सिमुलेशन
