व्यावसायिक निर्माताको रूपमा, हामी तपाईंलाई उच्च गुणस्तरको R&S NRP90SN थ्री-पाथ डायोड पावर सेन्सरहरू प्रदान गर्न चाहन्छौं। थ्री-पाथ डायोड पावर सेन्सरहरू धेरै अनुप्रयोगहरूको लागि उपयुक्त छन्, किनकि तिनीहरूले निरन्तर औसत, फट औसत, टाइमस्लट औसत, गेट औसत र ट्रेस मापन समर्थन गर्दछ।
| मोडेलहरू | R&S®NRP90SN |
| आवृत्ति दायरा | 50 मेगाहर्ट्ज - 90 GHz |
| स्तर दायरा | -70 dBm - +20 dBm |
| LAN इन्टरफेस | √ |
| कनेक्टर प्रकार | 1.35 मिमी (m) WR 12 WCA12-135 मार्फत |
CW र परिमार्जित संकेतहरूको लागि छिटो र सही पावर मापन
100,000 पठन/सेकेन्ड

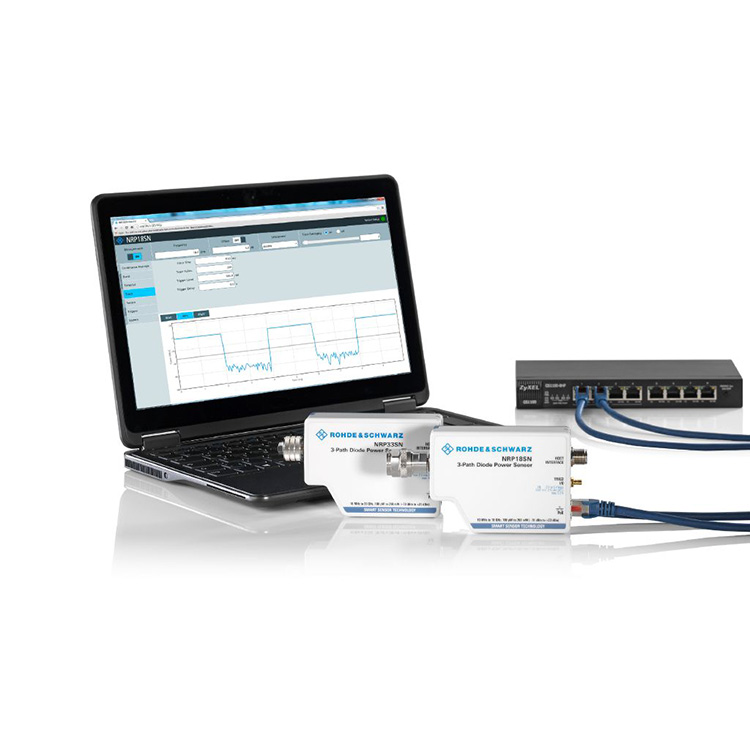

LAN र USB मार्फत नियन्त्रण र निगरानी
उच्च-शक्ति अनुप्रयोगहरूको लागि सेन्सर
R&S®NRX आधार इकाईको साथ लचिलो सञ्चालन
R&S®NRPxxS/SN पावर सेन्सरहरूले तीनवटा अलग-अलग डायोड पथहरू प्रयोग गर्छन्, प्रत्येक इष्टतम डिटेक्टर दायरामा सञ्चालन हुन्छ। नतिजाको रूपमा, औसत शक्ति मोड्युलेसन प्रकारबाट स्वतन्त्र उच्च सटीकताको साथ निर्धारण गर्न सकिन्छ। मापन परिणामहरू हस्तक्षेप गर्ने सङ्केतहरू वा हर्मोनिक्सद्वारा शायदै प्रभावित हुन्छन्। यसकारण R&S®NRPxxS/SN पावर सेन्सरहरूले थर्मल पावर सेन्सरहरू जस्तै व्यवहार गर्छन् तर उल्लेखनीय रूपमा उच्च गति प्रस्ताव गर्छन्। तिनीहरूले -70 dBm को उत्कृष्ट तल्लो मापन सीमाको साथ 93 dB गतिशील दायरा प्रदान गर्दछ।
धेरै अनुप्रयोगहरूको लागि आदर्श समाधान
थ्री-पाथ डायोड पावर सेन्सरहरू धेरै अनुप्रयोगहरूको लागि उपयुक्त छन्, किनकि तिनीहरूले निरन्तर औसत, फट औसत, टाइमस्लट औसत, गेट औसत र ट्रेस मापन समर्थन गर्दछ। उत्कृष्ट प्रदर्शन र अभूतपूर्व मापन गति र शुद्धताको विशेषता रहेको, सेन्सरहरू GSM र 3GPP जस्ता वायरलेस सिग्नलहरूमा साथै LTE, LTE-Advanced वा 5G जस्ता उच्च ब्यान्डविथ संकेतहरूमा सटीक औसत पावर मापन गर्न प्रयोग गर्न सकिन्छ।
सुधारिएको थ्री-पथ अवधारणा
R&S®NRPxxS(N) पावर सेन्सरहरूले तीनवटा अलग-अलग डायोड पथहरू प्रयोग गर्छन्, प्रत्येक इष्टतम डिटेक्टर दायरामा सञ्चालन हुन्छ। औसत शक्ति उच्च सटीकता संग मोड्युलेसन प्रकार को परवाह नगरी निर्धारण गर्न सकिन्छ। मापन परिणामहरू हस्तक्षेप गर्ने सङ्केतहरू वा हर्मोनिक्सद्वारा शायदै प्रभावित हुन्छन्। यसकारण R&S®NRPxxS(N) पावर सेन्सरहरूले थर्मल पावर सेन्सरहरू जस्तै व्यवहार गर्छन् तर उल्लेखनीय रूपमा उच्च गति र 93 dB सम्मको गतिशील दायरा प्रस्ताव गर्दछ।
तल्लो तहमा पनि -70 dBm सम्म
निम्न स्तरहरूमा मापन शुद्धता बढाउन, यो धेरै मापन मानहरू औसत गर्न आवश्यक छ। जबकि औसतले आवाज घटक घटाउँछ, यसले मापनलाई पनि ढिलो बनाउँछ। यसकारण R&S®NRPxxS(N) पावर सेन्सरहरू अत्यन्त कम मापनको आवाजलाई ध्यानमा राखेर डिजाइन गरिएको हो।
R&S®NRPxxS(N) पावर सेन्सरहरूले हाल बजारमा उपलब्ध उच्चतम गति र शुद्धताका साथ –70 dBm को तल्लो सीमामा मापन गर्न सक्छन्।
100.000 मापन/सेकेन्ड सम्मको असीमित समय मापन
द्रुत निरन्तर औसत मोडमा, R&S®NRPxxS(N) पावर सेन्सरहरूले कुनै पनि मापन नगुमाईकन न्यूनतम 100 µs को ट्रिगर पुनरावृत्ति समयको साथ 100,000 ट्रिगर गरिएको मापन/s सम्म प्रदर्शन गर्न सक्छन्। यो मापन गति बफर मोड प्रयोग गरेर प्राप्त गरिन्छ। बफर गरिएको मोडमा, सबै मापन गरिएको डाटा सेन्सर भित्र सङ्कलन गरिन्छ र एक ब्लकमा सेन्सरको होस्टमा पठाइन्छ। R&S®NRPxxS(N) सेन्सरहरूले समय सीमा बिना नयाँ द्रुत मोड प्रदर्शन गर्दछ!
30 W सम्म पावर मापन गर्नुहोस्

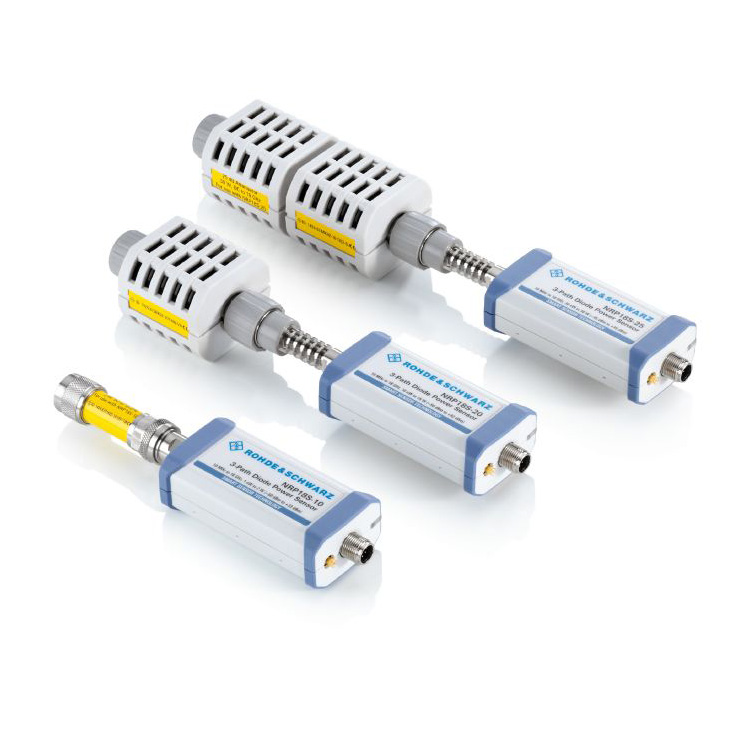

R&S®NRP18S-10, R&S®NRP18S-20 र R&S®NRP18S-25 उच्च-शक्तिको तीन-पथ डायोड पावर सेन्सरहरू एक R&S®NRP18S र 10/20/25 dB अपस्ट्रीम एटेन्युएटर हुन्छन्। तिनीहरूले 2 W, 15 W र 30 W सम्म पावर मापन गर्न सक्षम छन्। एटेन्युएटरको साथ प्रयोग गर्दा, सेन्सर र एटेन्युएटर बीचको बेमेल त्रुटिहरू स्वचालित रूपमा सच्याइन्छ। एटेन्युएटरका लागि एस-पैरामिटरहरू उत्पादनको क्रममा सेन्सरमा निर्धारण र भण्डारण गरिन्छ।
थर्मल भ्याकुम (TVAC) चेम्बरहरूमा प्रयोगको लागि विशेष रूपमा डिजाइन गरिएको

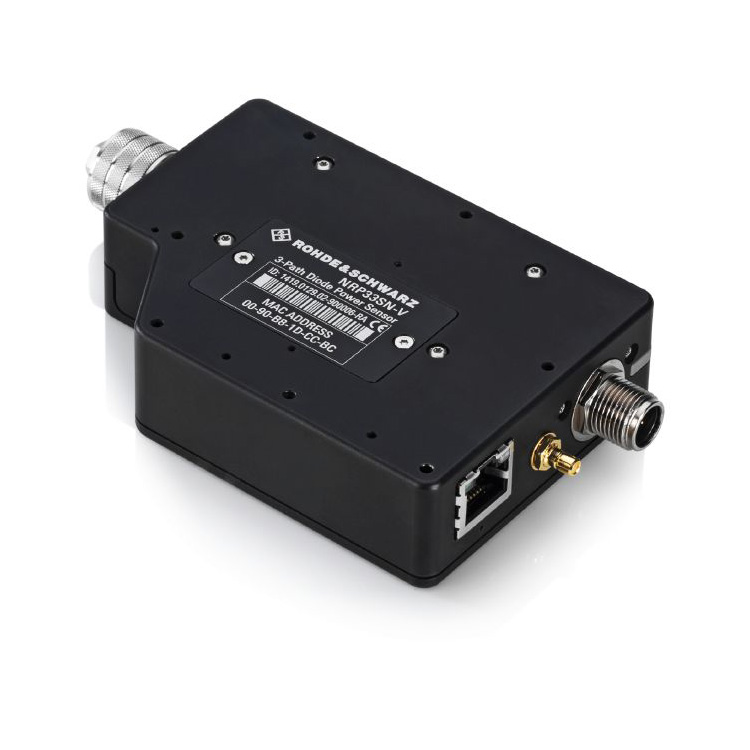

R&S®NRPxxSN-V TVAC-अनुरूप पावर सेन्सर 67 GHz सम्मको फ्रिक्वेन्सी दायरामा उपग्रह संचार अनुप्रयोगहरूको लागि डिजाइन गरिएको हो। उत्पादन प्रक्रियाको क्रममा सबै कम्पोनेन्टहरू भ्याकुम चेम्बरमा पकाइन्छ, त्यसैले आउटग्यासिंग न्यूनतममा घटाइन्छ। तिनीहरूको ल्यान क्षमताको लागि धन्यवाद, पावर सेन्सरहरू सजिलैसँग नियन्त्रण गर्न सकिन्छ र चेम्बर बाहिरबाट निगरानी गर्न सकिन्छ जबकि आवासमा भेन्टिङ्ग प्वालहरूले दबाब बराबरी सुनिश्चित गर्दछ।
