तपाईं हाम्रो कारखानाबाट R&S FSW67 सिग्नल र स्पेक्ट्रम विश्लेषक किन्नको लागि ढुक्क हुन सक्नुहुन्छ र हामी तपाईंलाई बिक्री पछिको उत्कृष्ट सेवा र समयमै डेलिभरी प्रदान गर्नेछौं। धेरै ट्रेस डिस्प्लेहरूले प्रयोगकर्ताहरूलाई राम्रो विश्लेषण र तुलनाको लागि सिग्नल ट्रेसहरू तुलना गर्न र ओभरले गर्न अनुमति दिन्छ।
| मोडेलहरू | आवृत्ति दायरा | चरण शोर | अधिकतम विश्लेषण ब्यान्ड चौडाई |
| R&S®FSW67 अर्डर नम्बर १३३१.५००३.६७ |
2 Hz - 67 GHz | <–१३६ dBc (१ हर्ट्ज) (f = 1 GHz, 10 kHz अफसेट) |
५१२ मेगाहर्ट्ज |
अनुपम कम चरण शोर र बजार मा सबै भन्दा राम्रो संवेदनशीलता
8.3 GHz आन्तरिक विश्लेषण ब्यान्डविथ
800 मेगाहर्ट्ज वास्तविक-समय विश्लेषण ब्यान्डविथ
SCPI रेकर्डरले कोड उत्पादनलाई सरल बनाउँछ
उच्च गतिशील दायराले उत्कृष्ट EVM प्रदर्शन सक्षम गर्दछ
RF कार्यसम्पादन जसले सटीक मागहरू पूरा गर्दछ

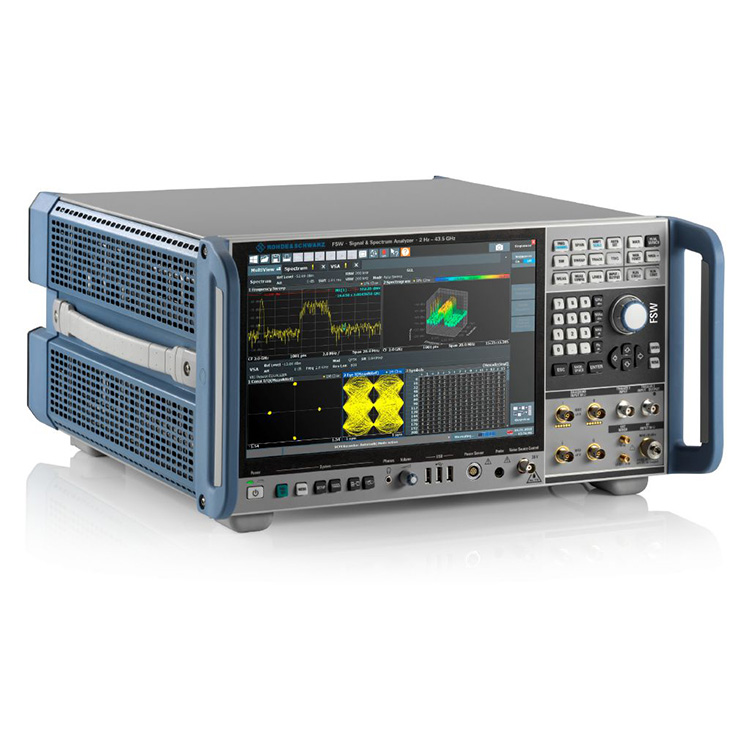

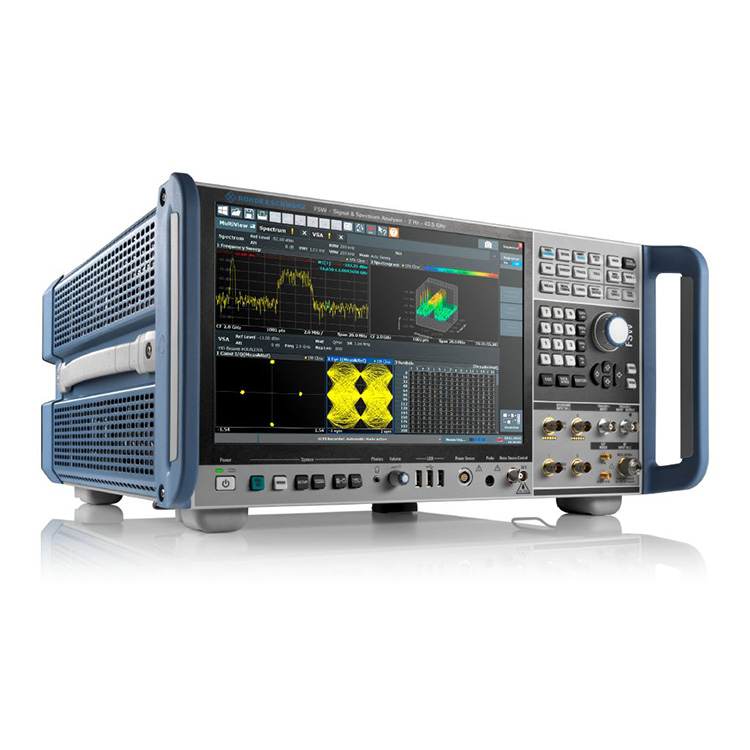

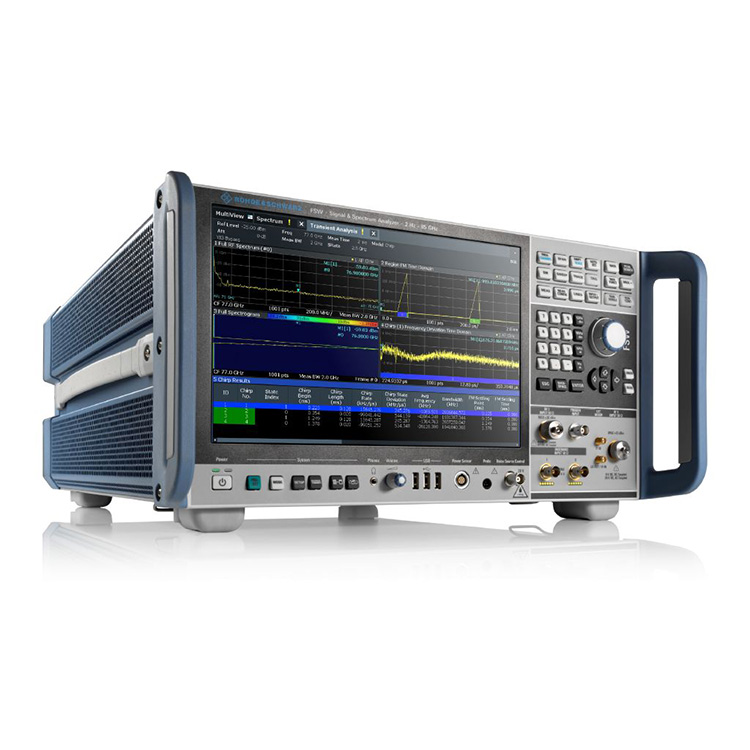

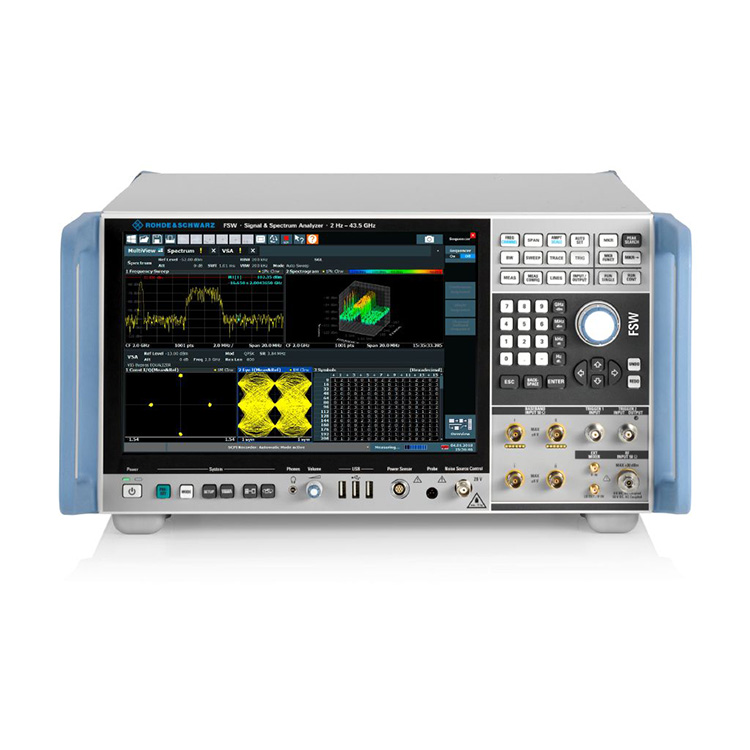

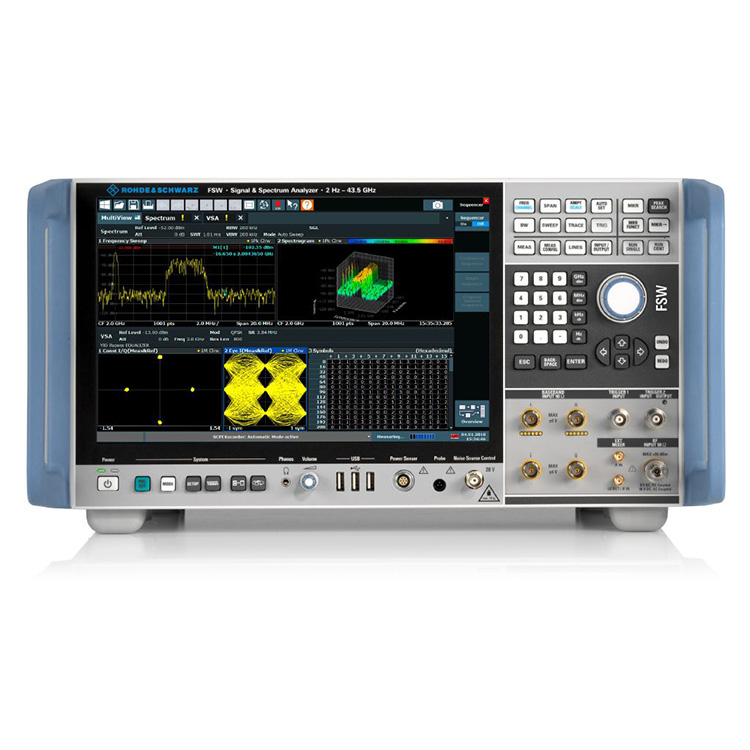

R&S FSW67 सिग्नल र स्पेक्ट्रम विश्लेषकले शीर्ष-अफ-द-लाइन सिग्नल र स्पेक्ट्रम विश्लेषकहरूलाई पुन: परिभाषित गर्दछ, उत्कृष्ट RF चरण शोर, प्रदर्शन औसत शोर स्तर, इन्टरमोड्युलेसन दमन र ACLR र हार्मोनिक मापनका लागि गतिशील दायरा प्रदान गर्दछ।
चरण शोर
10 GHz क्यारियर फ्रिक्वेन्सीमा 10 kHz वाहकबाट अफसेटमा चरण शोर: टाइप गर्नुहोस्। -133 dBc (1 Hz)।
सुविधाको लागि डिजाइन गरिएको
१२.१’ उच्च रिजोल्युसन, गेस्चर सपोर्टको साथ मल्टिटच डिस्प्ले - विन्डोज १० लुक एण्ड फीलको साथ फ्ल्याट डिजाइन
विभिन्न मापनहरू अलग-अलग विन्डोहरूमा एकै साथ प्रदर्शन गर्न सकिन्छ, जसले परिणाम व्याख्यालाई सजिलो बनाउँछ
इम्बेडेड SCPI रेकर्डरले स्वचालित, रिमोट कन्ट्रोल मापनको लागि कोड उत्पादनलाई सरल बनाउँछ
सुविधाजनक प्रयोगकर्ता इन्टरफेस
उन्नत R&S®FSW 12.1 इन्च उच्च रिजोल्युसन, मल्टिटच डिस्प्ले र थप धेरै।
गहिरो 5G भौतिक तह संकेत विश्लेषण
R&S®FSW मापनयोग्य, 8.3 GHz सम्मको फराकिलो आन्तरिक विश्लेषण ब्यान्डविथले तपाईंलाई डाउनलिङ्क सिग्नलको सम्पूर्ण ब्यान्डविथ खिच्न र पूर्ण प्रणालीको मूल्याङ्कन गर्न अनुमति दिन्छ।
R&S®FSW-K144 र R&S®FSW-K145 विकल्पहरूले 3GPP 5G NR को डाउनलिङ्क र अपलिङ्क इन-ब्यान्ड मापनहरू समावेश गर्दछ। प्रत्येक सिग्नल सबफ्रेम विश्लेषण गरिन्छ र EVM, फ्रिक्वेन्सी र विभिन्न च्यानल र संकेतहरूको शक्ति सहित मापन परिणामहरूको विस्तृत दायरा प्रदान गरिन्छ।
R&S®FSW-K144 5G नयाँ रेडियो डाउनलिंक अनुप्रयोग
R&S®FSW-K144 ले धेरै मापदण्डहरू स्वचालित रूपमा पत्ता लगाउँछ र सेट गर्दछ, तपाईंलाई विस्तृत विश्लेषणबाट अन्तर्दृष्टिहरूमा ध्यान केन्द्रित गर्न थप समय दिन्छ।
छिटो र व्यापक रडार संकेत विश्लेषण
विस्तृत विश्लेषण ब्यान्डविथ (8.3 GHz सम्म), R&S®FSW विश्लेषण कार्यहरू रडार परीक्षणको लागि आवश्यक छ।
R&S®FSW-K6 पल्स मापन अनुप्रयोगले साँचोको स्पर्शमा सबै सान्दर्भिक पल्स प्यारामिटरहरू मापन गर्दछ।
R&S®FSW-K6S समय साइडलोब मापन विकल्पले पल्स कम्प्रेसन प्यारामिटरहरू मापन गर्दछ
R&S®FSW-K60/K60H विकल्पले फ्रिक्वेन्सी हपिङ संकेतहरूको विश्लेषण गर्छ
R&S®FSW-K6 पल्स मापन विकल्प
R&S®FSW-K6 पल्स मापन अनुप्रयोगले बटनको टचमा सबै सान्दर्भिक पल्स प्यारामिटरहरू मापन गर्दछ।
ई ब्यान्डमा छवि-मुक्त वाइडब्यान्ड संकेत विश्लेषण
R&S®FSW85 सिग्नल र स्पेक्ट्रम विश्लेषकले 8 GHz र 85 GHz बीचको फ्रिक्वेन्सीको लागि YIG प्रिसेलेक्टर सुविधा दिन्छ, छवि-रहित स्पेक्ट्रम विश्लेषण प्रदान गर्दछ। R&S®FSW-K60/-K60C ट्रान्जिएन्ट एनालिसिस/चिरप मापन विकल्पसँग जोडिएको फराकिलो विश्लेषण ब्यान्डविथ (8.3 GHz सम्म) ले तपाईंलाई 5 GHz चौडा FMCW सिग्नलहरू जस्तै अटोमोटिभ रडारहरूमा प्रयोग हुने विशेषताहरू चित्रण गर्न अनुमति दिन्छ।
मोटर वाहन रडार मापन
R&S®FSW-K60C विकल्प र R&S®FSW-B2001 2 GHz आन्तरिक ब्यान्डविथ विस्तारको साथ 77 GHz मा 2 GHz ब्यान्डविथको साथ FMCW संकेत
उपग्रह पेलोड, पेलोड उपप्रणाली र कम्पोनेन्टहरू डिजाइन, विकास र परीक्षणको लागि उच्च प्रदर्शन मापन समाधानहरू
R&S®FSW ले समूह ढिलाइ, रेखीयता, लाभ स्थानान्तरण, आवाज शक्ति अनुपात (NPR), आदि जस्ता सबैभन्दा महत्वपूर्ण मापनहरूका लागि समर्पित मापन अनुप्रयोगहरू प्रदान गर्दछ। यसले DVB-S2X र OneWeb जस्ता धेरै मानकहरूको उपग्रह RF संकेतहरू पनि घटाउँछ। R&S®FSW स्केलेबल, फराकिलो विश्लेषण ब्यान्डविथ (8.3 GHz सम्म) ले फराकिलो सिग्नल ब्यान्डविथको बढ्दो मागलाई पूरा गर्दछ।
R&S®FSW-K17 मल्टि क्यारियर समूह ढिलाइ मापन
मिलिसेकेन्ड भित्र उच्च शुद्धता संग निरपेक्ष र सापेक्ष समूह ढिलाइ मापन गर्दछ।
वास्तविक-समय स्पेक्ट्रम विश्लेषण विकल्पको साथ कुनै कुरा नछुटाउनुहोस्
R&S®FSW वास्तविक-समय विकल्पहरूले प्रयोगकर्ताहरूलाई 800 मेगाहर्ट्ज सम्मको ब्यान्डविथमा शक्तिशाली क्यारियरहरूको नजिकमा पनि नानोसेकेन्ड दायरामा अत्यन्त छोटो छिटपुट हस्तक्षेपलाई विश्वसनीय रूपमा पत्ता लगाउन अनुमति दिन्छ। वास्तविक-समय स्पेक्ट्रम विश्लेषणले प्रयोगकर्ताहरूलाई अवस्थित फ्रिक्वेन्सी हपिङ एल्गोरिदमहरू विश्लेषण गर्न र एउटै फ्रिक्वेन्सी ब्यान्डमा सञ्चालन हुने विभिन्न मापदण्डहरूको सङ्केतहरू बीचको टकरावलाई रोक्न वैकल्पिकहरू सिर्जना गर्न सक्षम बनाउँछ।
2.4 GHz मा ISM ब्यान्डको वास्तविक-समय स्पेक्ट्रम
एउटै फ्रिक्वेन्सी ब्यान्ड (जस्तै WLAN र ब्लुटुथ®) मा सञ्चालन हुने बिभिन्न मापदण्डहरूको संकेतहरू बीचको टकरावलाई विश्लेषण र रोक्छ।
डिजिटल सिग्नल विश्लेषण
R&S®FSW-K70 भेक्टर संकेत विश्लेषण विकल्पले प्रयोगकर्ताहरूलाई लचिलो रूपमा डिजिटल मोड्युलेटेड एकल क्यारियरहरूलाई बिट स्तरसम्म विश्लेषण गर्न सक्षम बनाउँछ। स्पष्ट रूपमा संरचित अपरेटिङ अवधारणाले विश्लेषण उपकरणहरूको विस्तृत दायराको बावजुद मापनलाई सरल बनाउँछ। R&S®FSW-K70M ले दुई फरक मोड्युलेसन योजनाहरू, जस्तै DVB-S2X सिग्नलहरू भएका संकेतहरूको विश्लेषण गर्न अनुमति दिन्छ। R&S®FSW-K70P विस्तारले कच्चा बिट त्रुटि मापन गर्दछ। दर (BER) PRBS डाटामा PRBS23 सम्म।
1024QAM मोड्युल गरिएको संकेतको विश्लेषण
नक्षत्र रेखाचित्र, परिणाम तालिका, प्रतीक तालिका र EVM वितरण।
