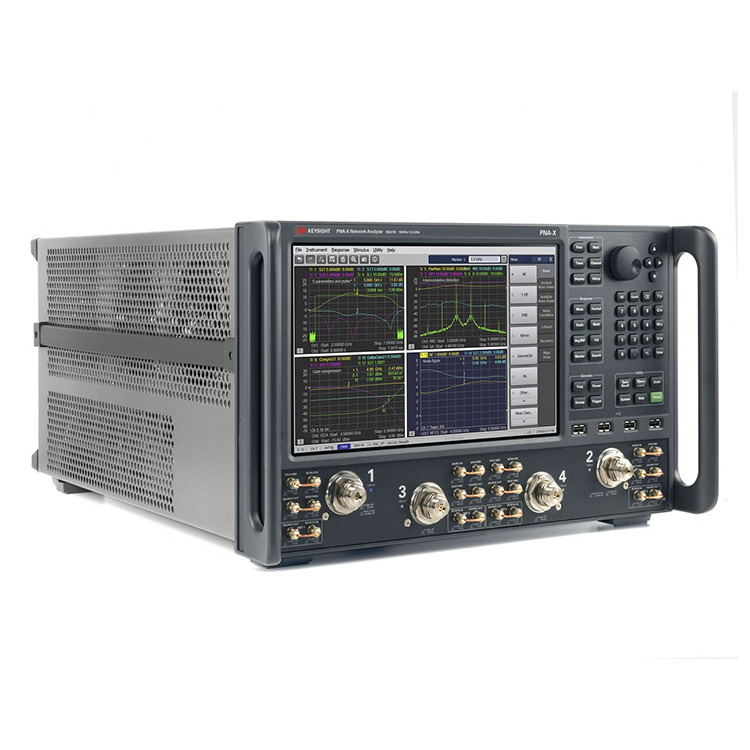

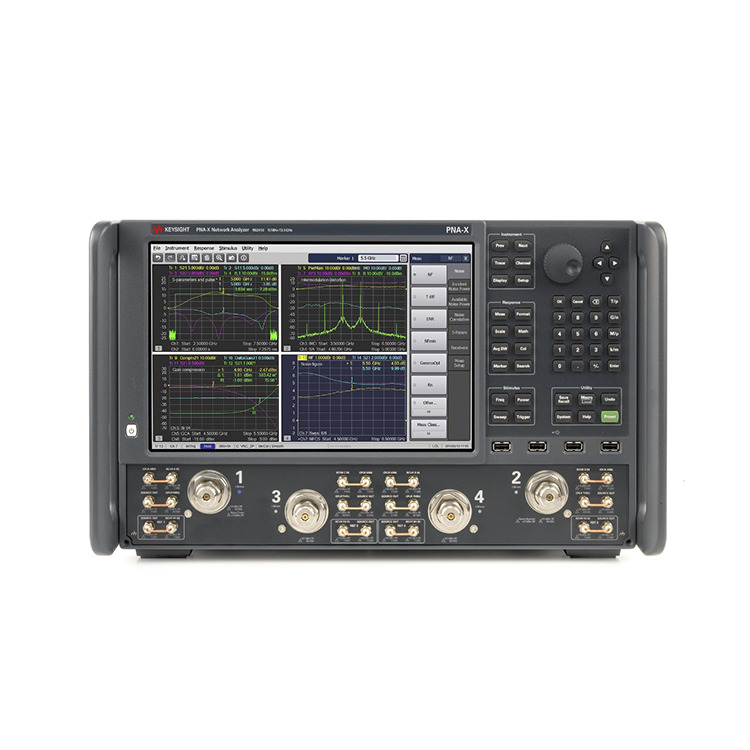

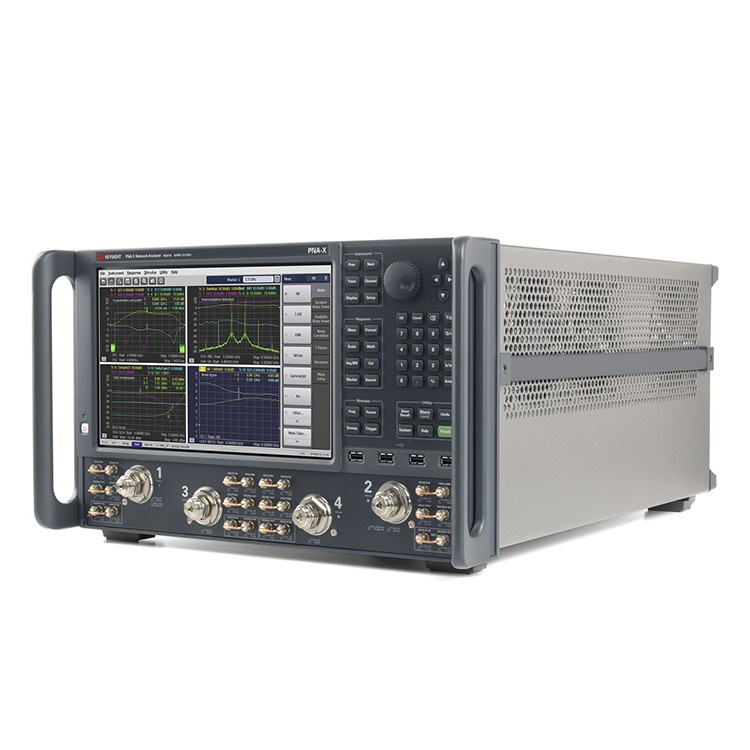

व्यावसायिक निर्माताको रूपमा, हामी तपाईंलाई N5244B PNA-X नेटवर्क विश्लेषकहरू प्रदान गर्न चाहन्छौं। N5244B PNA-X माइक्रोवेव नेटवर्क विश्लेषक 10 MHz देखि 43.5 GHz, 2 र 4 पोर्टहरू, एक एकीकृत र लचिलो परीक्षण इन्जिन हो जसले सक्रिय उपकरणहरू जस्तै एम्पलीफायरहरू, मिक्सरहरू, र फ्रिक्वेन्सी कन्भर्टरहरू मापन गर्न सक्छ।
अतुलनीय उत्कृष्टताको लागि पुग्नुहोस्

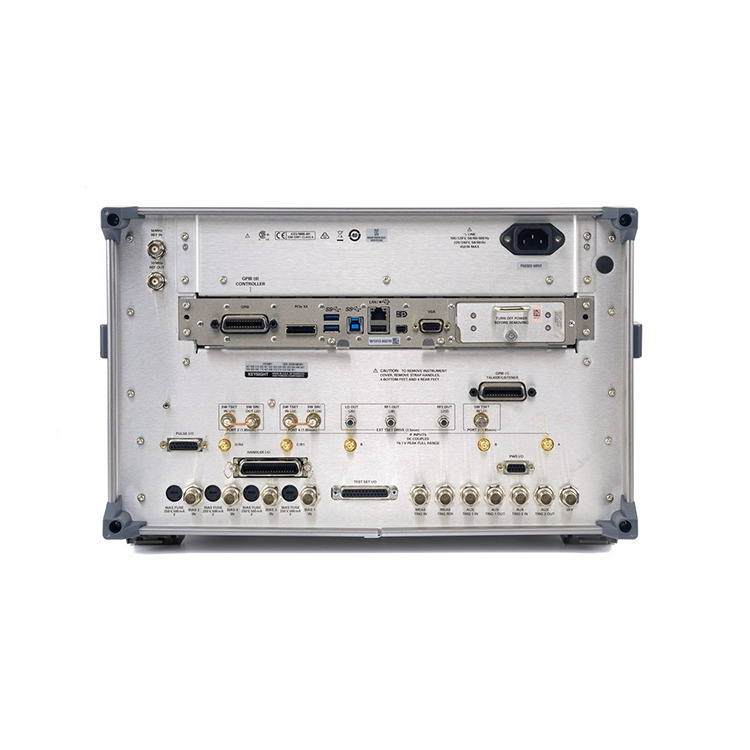

एक भेक्टर नेटवर्क विश्लेषक मात्र होइन, PNA-X एम्पलीफायर, मिक्सर र फ्रिक्वेन्सी कन्भर्टरहरू जस्ता सक्रिय यन्त्रहरू मापन गर्नका लागि विश्वको सबैभन्दा एकीकृत र लचिलो माइक्रोवेभ परीक्षण इन्जिन हो। हार्डवेयरले दुई आन्तरिक संकेत स्रोतहरू, एक संकेत कम्बाइनर, S- प्यारामिटर र आवाज रिसीभरहरू, पल्स मोड्युलेटरहरू र जेनेरेटरहरू, र स्विचहरू र RF पहुँच बिन्दुहरूको सेट समावेश गर्दछ। यी हार्डवेयर सुविधाहरूले रैखिक र गैररेखीय मापनहरूको विस्तृत दायराको लागि शक्तिशाली कोर प्रदान गर्दछ, सबै परीक्षण अन्तर्गत तपाईंको उपकरणमा जडानहरूको एक सेटको साथ।
एउटा PNA-X नेटवर्क विश्लेषकको साथ उपकरणको सम्पूर्ण र्याक प्रतिस्थापन गरेर आफ्नो परीक्षण प्रणालीलाई सरल बनाउनुहोस्।
एकल जडान मापन अनुप्रयोगहरूको फराकिलो दायरासँग परीक्षण समय घटाउनुहोस्।
उन्नत त्रुटि सुधार प्रयोग गरेर रैखिक र गैररेखीय उपकरण विशेषताहरू सही रूपमा परीक्षण गर्नुहोस्।
उन्नत RF परीक्षणमा गति, शुद्धता र प्रयोगमा सहजताका लागि उद्योगको मापन अनुप्रयोगहरूको फराकिलो दायराबाट छनौट गर्नुहोस्।
मल्टिटच डिस्प्ले र सहज प्रयोगकर्ता इन्टरफेस प्रयोग गरेर कम्पोनेन्ट व्यवहारमा अन्तरदृष्टि बढाउनुहोस्।
N5244B PNA-X नेटवर्क विश्लेषकहरू प्रमुख प्रदर्शन डेटा
1 GHz मा +13 dBm को उच्च स्रोत आउटपुट पावर 67 GHz मा +11 dBm
उच्च गतिशील दायरा: परीक्षण पोर्टमा 20 GHz मा 134 dB
कम ट्रेस आवाज: 0.002 dB rms 1 kHz ब्यान्डविथमा
कम रिसीभर शोर फ्लोर
उच्च रिसीभर कम्प्रेसन स्तर
द्रुत मापन गति: 3.6 देखि 23 μsec/बिन्दु
उच्च स्थिरता: <0.03 dB/°C
| आवृत्ति दायरा | 900 Hz देखि 67 GHz सम्म |
| ट्रेस शोर | 0.002 dB RMS |
| बिल्ट-इन पोर्टहरू | २ वा ४ |
| सर्वश्रेष्ठ 201 बिन्दु स्वीप समय | 5.5 देखि 9.7 ms |
| अधिकतम आवृत्ति: | ४३.५ GHz |
| गतिशील दायरा: | 127 dB @35 GHz |
| आउटपुट पावर: | 12 dBm |
