E5081A ENA भेक्टर नेटवर्क विश्लेषकहरू किन्नुहोस् जुन कम मूल्यको साथ उच्च गुणस्तरको छ। E5081A ENA-X भेक्टर नेटवर्क विश्लेषक, 9 kHz देखि 44 GHz, मोडुलेशन विरूपण मापन विकल्पको साथ, एम्पलीफायरहरू र मिक्सरहरू जस्ता सक्रिय कम्पोनेन्टहरूका लागि पूर्ण उपकरण विशेषतालाई सक्षम बनाउँछ।
बहु मापन, एक सेटअप

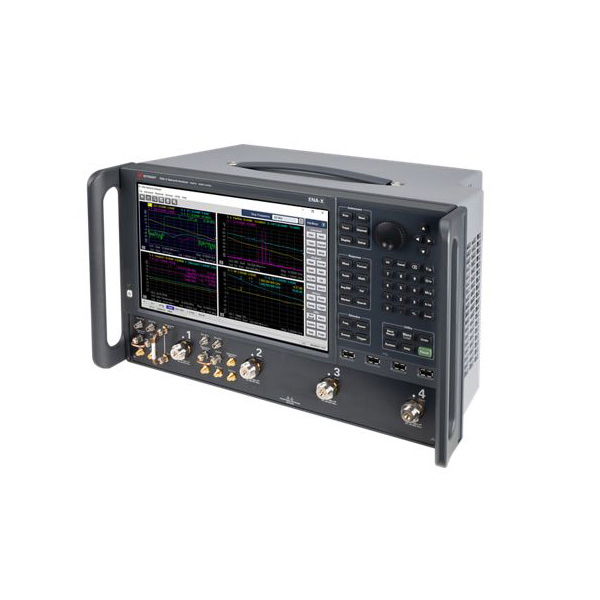

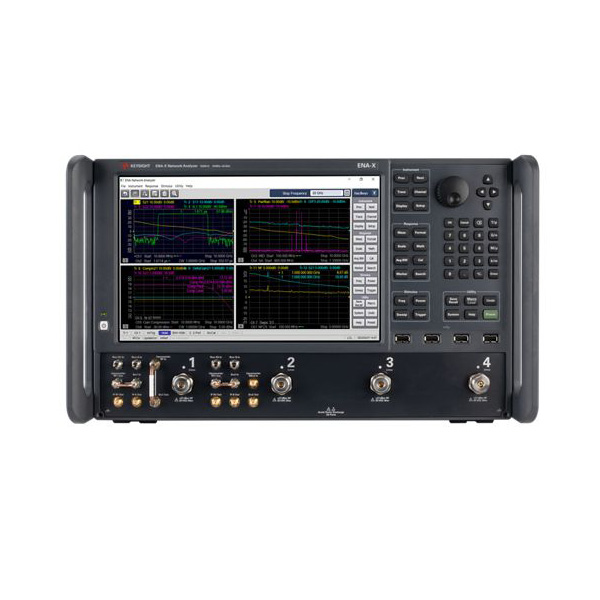

Keysight E5081A ENA-X भेक्टर नेटवर्क विश्लेषक (VNA) को साथ 5G र स्याटेलाइट कम्युनिकेशन कम्पोनेन्ट विशेषतालाई गति दिनुहोस्। ENA-X एक मात्र समाधान हो जसले मध्य-दायरा नेटवर्क विश्लेषकमा छिटो र सही EVM मापनहरू उत्पादन गर्दछ।
हाम्रो स्पेक्ट्रल सहसंबंध प्रविधिले नेटवर्क विश्लेषकमा फ्रिक्वेन्सी डोमेनमा परिमार्जित इनपुट र आउटपुट संकेतहरूलाई प्रत्यक्ष रूपमा विश्लेषण गर्दछ। बजारमा हालका समाधानहरूलाई कम्पोनेन्टहरू पूर्ण रूपमा चित्रण गर्न नेटवर्क र स्पेक्ट्रम विश्लेषक चाहिन्छ। नयाँ ENA-X को साथ, तपाईंले DUT विमानमा पूर्ण भेक्टर सुधार प्रयोग गरेर एकल परीक्षण सेटअपको साथ परीक्षण सटीकता र दोहोर्याउने योग्यता सुनिश्चित गर्न सक्नुहुन्छ। म्यानुअल रूपमा सेटअपहरू पुन: कन्फिगर गर्न वा जटिल स्विच-आधारित प्रणालीहरू स्वचालित गर्नबाट जोगिनुहोस् — ENA-X नेटवर्क विश्लेषकको साथ छिटो र कम त्रुटि सम्भावनाको साथ उपकरणको कार्यसम्पादन प्रमाणित गर्नुहोस्।
एकीकृत मोडुलेशन विरूपण सफ्टवेयरको साथ सबैभन्दा कम अवशिष्ट EVM प्राप्त गर्नुहोस्।
परीक्षण शुद्धता सुनिश्चित गर्नुहोस् र फराकिलो गतिशील दायराको साथ आवाज फिगर मापन सुधार गर्नुहोस्।
बूस्टर एम्पलीफायरहरू, एटेन्युएटरहरू, वा दिशात्मक कप्लरहरू एकीकृत गर्न प्रत्यक्ष रिसीभर पहुँचको साथ लचिलो उच्च-शक्ति परीक्षणहरू गर्नुहोस्।
ठेगाना इनपुट पोर्ट बेमेल, च्यानल पावर, र DUT प्लेनमा भेक्टर-सही क्यालिब्रेसनको साथ स्रोत त्रुटिहरू।
परिमार्जित विकृति र स्पेक्ट्रम विश्लेषण, आवाज फिगर, भेक्टर मिक्सर मापन, र थप एक उपकरणको साथ छिटो परीक्षण गर्नुहोस्।
| आवेदनहरू: | S- प्यारामिटरहरू शोर चित्र मोड्युलेसन विकृति |
| 201 पोइन्टमा उत्कृष्ट गति, 1 स्वीप: | ३ ms |
| अवयवहरू: | कम-शोर एम्पलीफायरहरू पावर एम्पलीफायरहरू मिक्सर/फ्रिक्वेन्सी कन्भर्टरहरू T/R मोड्युलहरू |
| गतिशील दायरा: | 146 dB |
| उपकरण प्रकार: | बेन्चटप |
| अधिकतम आवृत्ति: | ४४ GHz |
| न्यूनतम आवृत्ति: | १० मेगाहर्ट्ज |
| बिल्ट-इन पोर्टहरूको संख्या: | २ पोर्टहरू 4 पोर्टहरू |
| आन्तरिक स्रोतहरूको संख्या: | n/a |
| आउटपुट पावर: | 17 dBm |
| आवाज ट्रेस: | 0.0015 dB rms |
| VNA श्रृंखला: | यो चाहिँ |
| VNA प्रकार: | बेन्चटप |
